Fermacell Therm 25 Fussbodenheizelement
Längsnuten, 100x50cm, Nutabstand 167 mm

Längsnuten, 100x50cm, Nutabstand 167 mmAnwendungsbereicheIn häuslichen Bereichen (Anwendungsbereich AWB 1*): (Zulässige Einzellast 1,0 kN; Zulässige Nutzlast 1,5/2,0 kN/m2) mit einer zusätzlichen Lage = 10 mm fermacell® Gipsfaser-Platte, vollflächig auf fermacell® Therm25 verklebt und verschraubt/ verklammert In gewerblichen Bereichen (Anwendungsbereich AWB 2*): (Zulässige Einzellast 2,0 kN; Zulässige Nutzlast 2,0 kN/m2) mit einer zusätzlichen Lage = 10 mm fermacell® Gipsfaser-Platte, vollflächig auf fermacell® Therm25 verklebt und verschraubt/ verklammert In höher belasteten Bereichen (Anwendungsbereich AWB 3*): z.B. Flure und Küchen in Hotels und Altenheimen, sowie Flächen mit Tischen, wie z.B. Schulräume, Restaurants, Cafés usw.: (Zulässige Einzellast 3,0 kN; Zulässige Nutzlast 4,0 kN/m2) mit einer zusätzlichen Lage = 12,5 mm fermacell® Gipsfaser-Platte, vollflächig auf fermacell® Therm25 verklebt und verschraubt/ verklammert In hoch belasteten Bereichen (Anwendungsbereich AWB 4*): z.B. Flure in Krankenhäusern, Flächen in öffentlichen Gebäuden (Kongresssäle, Kinos, Museumsflächen, Konzertsäle) oder Warenhäuser: (Zulässige Einzellast 4,0 kN; Zulässige Nutzlast 5,0 kN/m2) mit einer zusätzlichen Lage = 15 mm fermacell® Gipsfaser-Platte vollflächig auf fermacell® Therm25 verklebt und verschraubt/ verklammert * Definition der Anwendungsbereiche für fermacell® Therm25 in Anlehnung an DIN EN 1991-1-1/NA:2010-12ProdukteigenschaftenRohrabstand: 167 mm (Vollbelegung) Frästiefe: 18 mm, ideal zur Aufnahme von handelsüblichen 16 mm Kunststoff-Aluverbund Heizrohren Lastverteilschicht und Fussbodenheizung in Einem Brandschutz bei einseitiger Beanspruchung von der Deckenoberseite: - BSP 60-RF1 Klassifizierung von Therm25 mit oberseitiger 10 mm Gipsfaser-Platte - BSP 90-RF1 Klassifizierung mit zusätzlichen fermacell® Gipsfaserplatte unterhalb oder oberhalb des Therm-Elementes möglich Verwendung in Feuchträumen der Wassereinwirkungsklasse W0-I, W1-I (gem. DIN 18534) Geeignet für unterschiedlichste Oberbeläge Als Sanierungsmassnahme kann fermacell® Therm25 auch direkt auf den festen und tragenden Untergrund (z.B. bestehenden Unterlagsboden) geklebt werden. So kann die minimale Aufbauhöhe (25 mm) erzielt werden. Als Folge der festen Montage auf den Untergrund entfallen allerdings die guten schall- und brandschutztechnischen Verbesserungen. Eine schwimmende Verlegung ist generell anzustreben.

1500 x 1000 x 4 mm

Rundnuten, 100x50 cm, Nutabstand 167 mmAnwendungsbereicheIn häuslichen Bereichen (Anwendungsbereich AWB 1*): (Zulässige Einzellast 1,0 kN; Zulässige Nutzlast 1,5/2,0 kN/m2) mit einer zusätzlichen Lage = 10 mm fermacell® Gipsfaser-Platte, vollflächig auf fermacell® Therm25 verklebt und verschraubt/ verklammert In gewerblichen Bereichen (Anwendungsbereich AWB 2*): (Zulässige Einzellast 2,0 kN; Zulässige Nutzlast 2,0 kN/m2) mit einer zusätzlichen Lage = 10 mm fermacell® Gipsfaser-Platte, vollflächig auf fermacell® Therm25 verklebt und verschraubt/ verklammert In höher belasteten Bereichen (Anwendungsbereich AWB 3*): z.B. Flure und Küchen in Hotels und Altenheimen, sowie Flächen mit Tischen, wie z.B. Schulräume, Restaurants, Cafés usw.: (Zulässige Einzellast 3,0 kN; Zulässige Nutzlast 4,0 kN/m2) mit einer zusätzlichen Lage = 12,5 mm fermacell® Gipsfaser-Platte, vollflächig auf fermacell® Therm25 verklebt und verschraubt/ verklammert In hoch belasteten Bereichen (Anwendungsbereich AWB 4*): z.B. Flure in Krankenhäusern, Flächen in öffentlichen Gebäuden (Kongresssäle, Kinos, Museumsflächen, Konzertsäle) oder Warenhäuser: (Zulässige Einzellast 4,0 kN; Zulässige Nutzlast 5,0 kN/m2) mit einer zusätzlichen Lage = 15 mm fermacell® Gipsfaser-Platte vollflächig auf fermacell® Therm25 verklebt und verschraubt/ verklammert * Definition der Anwendungsbereiche für fermacell® Therm25 in Anlehnung an DIN EN 1991-1-1/NA:2010-12ProdukteigenschaftenRohrabstand: 167 mm (Vollbelegung) Frästiefe: 18 mm, ideal zur Aufnahme von handelsüblichen 16 mm Kunststoff-Aluverbund Heizrohren Lastverteilschicht und Fussbodenheizung in Einem Brandschutz bei einseitiger Beanspruchung von der Deckenoberseite: - BSP 60-RF1 Klassifizierung von Therm25 mit oberseitiger 10 mm Gipsfaser-Platte - BSP 90-RF1 Klassifizierung mit zusätzlichen fermacell® Gipsfaserplatte unterhalb oder oberhalb des Therm-Elementes möglich Verwendung in Feuchträumen der Wassereinwirkungsklasse W0-I, W1-I (gem. DIN 18534) Geeignet für unterschiedlichste Oberbeläge Als Sanierungsmassnahme kann fermacell® Therm25 auch direkt auf den festen und tragenden Untergrund (z.B. bestehenden Unterlagsboden) geklebt werden. So kann die minimale Aufbauhöhe (25 mm) erzielt werden. Als Folge der festen Montage auf den Untergrund entfallen allerdings die guten schall- und brandschutztechnischen Verbesserungen. Eine schwimmende Verlegung ist generell anzustreben.

Längs- und Quernuten, 100x50cm, Nutabstand 125 mmVerbesserte Wärmeleistung mit geringerem Rohrabstand

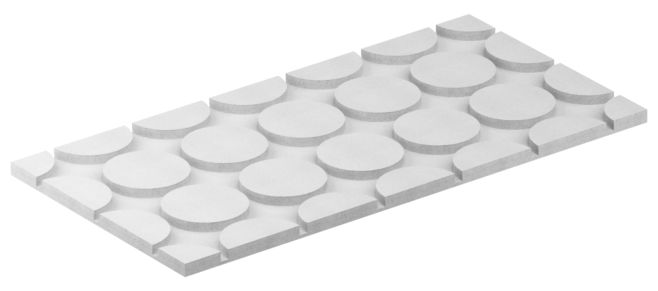

Rundnuten, 100x50cm, Nutabstand 125 mmVerbesserte Wärmeleistung mit geringerem Rohrabstand
